베릴륨 | 베릴륨동봉

특징

1. 고강도
최고1500N/㎟의 강한 인장력을 보유, 강한 휘어짐에도 대응합니다.

2. 고전도율
IACS20~60%의 전도율을 보유하고 전류밀도의 높은 재료로써 이용되고 있습니다.

3. 내구성
반복동작에 대한 탄력성이 뛰어나 온도변화에서도 사용할 수 있습니다.

4. 고온특성
고온특성에서 뛰어나 다양한 온도변화에서도 사용할 수 있습니다.

5. 가공성
액화처리 상태는 유연하고 복잡한 성형가공이 가능하여 사후처리에 의하여 최고의 강도를 얻을 수 있습니다.

6. 내식성
내식성이 뛰어나 환경에 의한 부식변화가 적습니다.

기계적특성

기계적특성
합금명 품질별 직경
(㎜)
인장력
(N/㎟)
록크웰
(HRB)
록크웰
(HRC)
전도율
(%IACS)
합금25
(C17200)
시효경화처리전
O 1이상 6이하
6이상 35이하
410~590
-
-
45~85
-
-
17이상
17이상
H 1이상 6이하
6이상 35이하
645~900
-
-
88~103
-
-
17이상
17이상
시효경화처리후
OT 1이상 6이하
6이상 35이하
1100~1300
-
-
-
-
34~40
15이상
15이상
HT 1이상 6이하
6이상 35이하
1270~1650
-
-
-
-
37~45
15이상
15이상
합금11
(C17510)
시효경화처리전
H 1이상 6이하 400~635 - -
30이상
시효경화처리gn
HT 1이상 6이하 760~635 - - 50이상
경화처리후전도율(%IACS) 22%이상 50%이상

제품특징

제품특징
품 명 합금25(C1750) 합금11(BeCu11)
성분 Be 1.80~2.00% 0.2~0.6%
Ni+Co 0.2%이상 1.4~2.2%
Ni+Co+Fe 0.6%이하 -
Cu+Be+Co+Ni 99.5%이상 99.5%이상
경화처리후전도율(%IACS) 22%이상 50%이상

허용기준치

허용기준치
직경(㎜) 허용차(㎜) 직경(㎜) 허용차(㎜)
1.0이상 2.5이하 ± 0.02 5.0이상 10.0이하 ± 0.03
2.5이상 3.5이하 ± 0.02 10.0상 22.0이하 ± 0.04
3.5이상 5.0이하 ± 0.02 22.0이상 35.0이하 ± 0.10

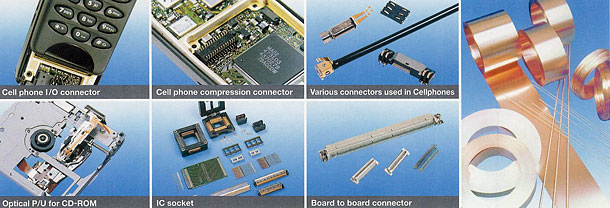

베릴륨 동(銅) : 여러가지 선과 동선재료의 다양한 사용방법의 예
